И так, здравствуйте товарищи!!! Рад Вас всех видеть на нашем шоу "Счастья - есть!"!!!

У меня прекрасная новость! Вышло обновление Топоматик Робура (буду писать по русски, да простят меня разработчики).

И данная статья посвящена новинкам которые появились в модуле "Инженерные сети". А обновлений у разработчиков выше крыши!!! Они молодцы!!! Как говорится - респект и уважуха, от души, спасибо за обновление!

Ну, начнем потихоньку, дорогу осилит идущий....

Описывать обновления буду упрощенно, так как сам ещё не во всех разобрался. Будет больше опыта, будут отдельные статьи по применению разных функций. Так же, не весь список будет озвучен, только то, что на мой взгляд очень полезно в работе.

1. Назначить базисную линию - у нас появилась возможность параллельной прокладки труб разных систем от базовой линии, ну и между сетями.

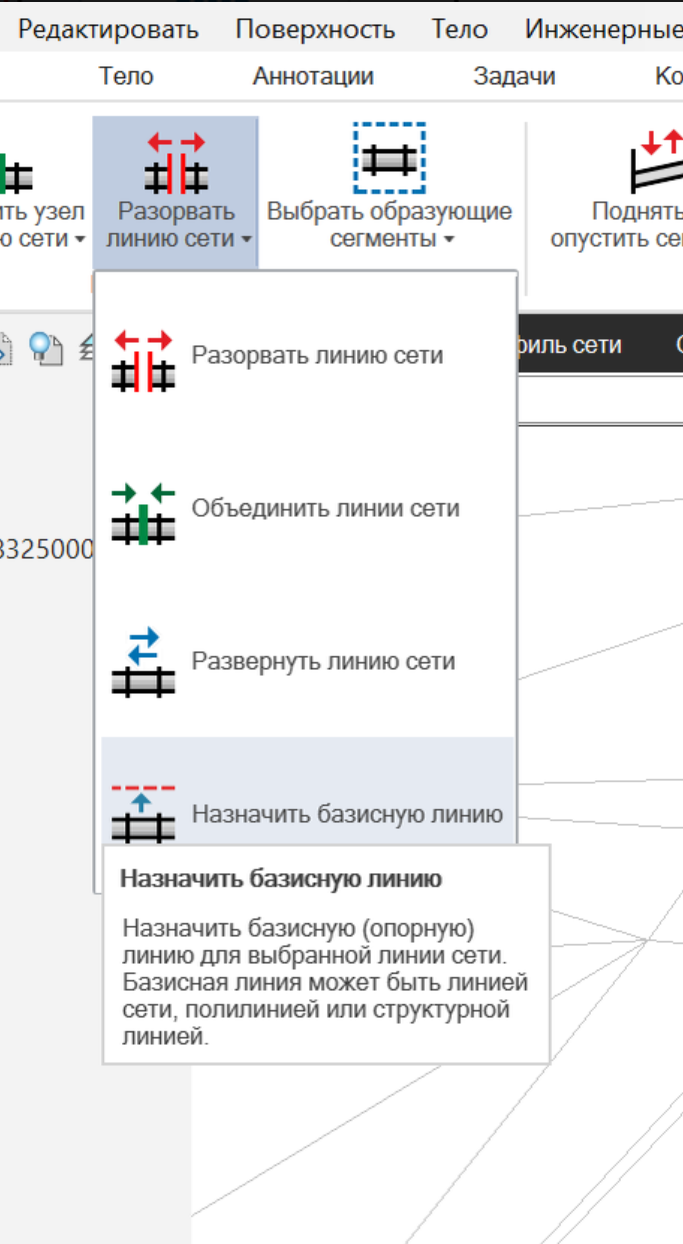

Находится вот тут

Применяется данная функция к линии сети. Допустим у нас нарисована линия, любая, и вам нужно сделать сеть параллельно данной линии. Вы рисуете маленький участок сети, выбираете "Назначить базовую линия", вводите все данные и вуаля, у вас параллельная сеть. Данная функция запоминает привязку начала сети и её конца.

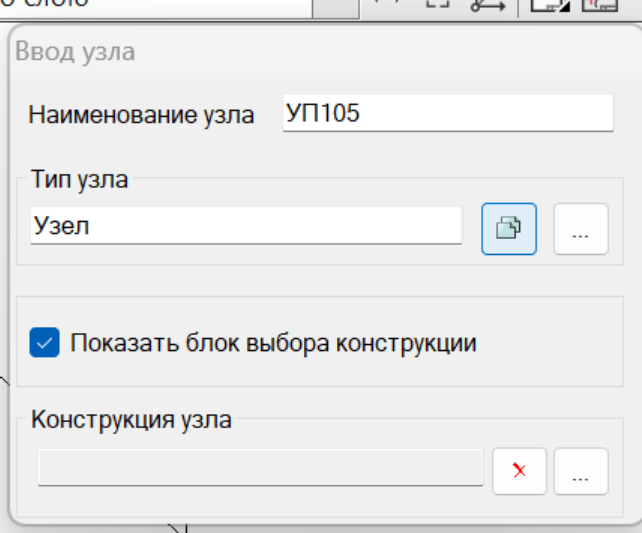

2. Функция считывания типа узла, сегмента, футляра или линии сети.

Видите значок наложенных друг на друга листиков? тыкаем на него, выбираем соответствующий элемент для копирования с плана и готово, не нужно ползти в библиотеку и искать трубу, Вы её просто копируете с существующего объекта.

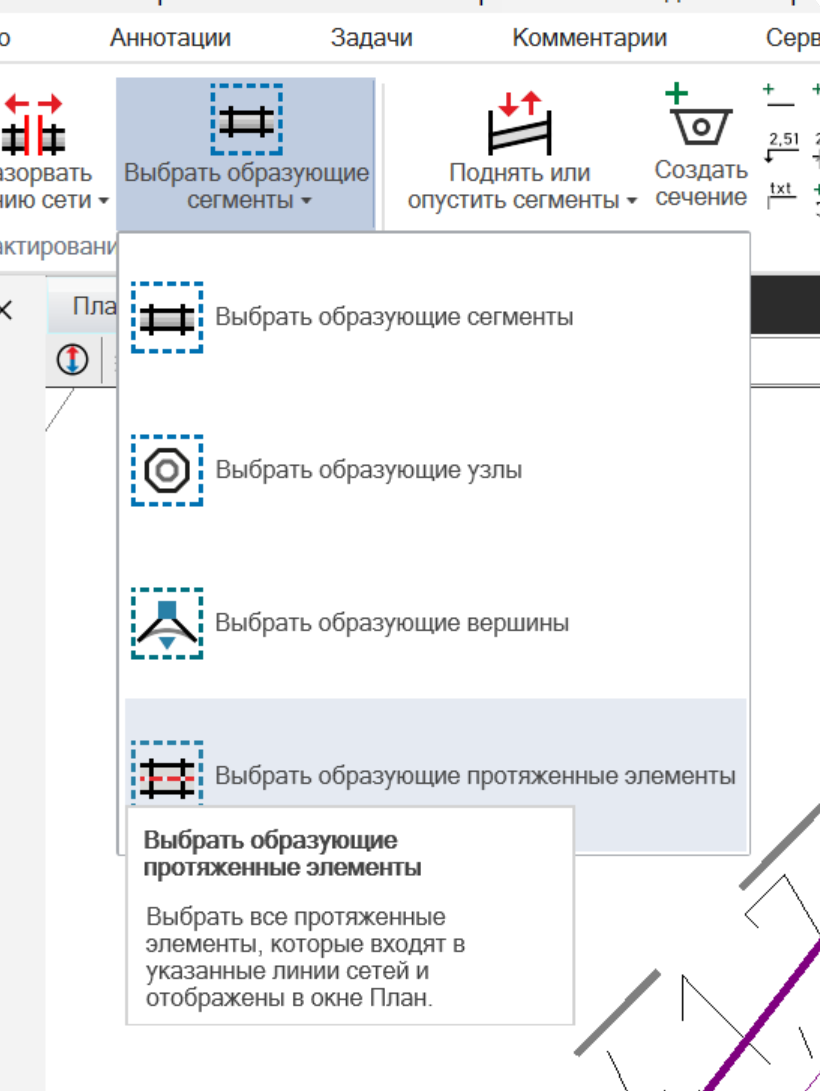

3. Выбрать образующие протяженные элементы. О! это полезная штука. И как говорится, а зачем она нам? Ну, порой бывает такая ситуация, когда вы проектируете сеть, заглядываете в 3д модель, а в ней трубы нет! как так?! О_о

А вот так, такое порой бывает. И как раз, можно выбрать все трубы, именно трубы, а не сегменты или линию сети. Сам элемент трубы. И откорректировать положение начала и конца трубы прописав "0". И вуаля, у вас в 3д модели появляются все ваши трубы.

Выбор ищем здесь

4. Удалена система «основных – дополнительных» слоев в модели сети.

Это круто! Раньше, в далекие галактические времена.... Тут играет музыка из звездных войн =) В общем, раньше у вас при отключении слоя "Линия сети" исчезали и подписи типа сети. При отключении линии сегмента у нас пропадали подписи сегментов. А сейчас они в отдельном слое и не отключаются.

Что нам это дает? В выходной документации, вы можете отключить линию сети и например сегмент, и у вас чертеж будет более "чистым". Не будет лишних линий. Ну и ваша сеть если у неё есть подрезка труб внутри емкостей, будет показана правильно, без этой сплошной линии сети.

5. Отображение в реальном размере - для протяженных элементов.

Полезно, очень полезно. А кому полезно? Ну так линейщикам полезно. Тем самым людям которые водят километровые водоводы и коллектора.

Выбрали наши трубы и задали нужное отображение. Так же не забываем, что в настройках сети тоже можно включить отображение в две линии.

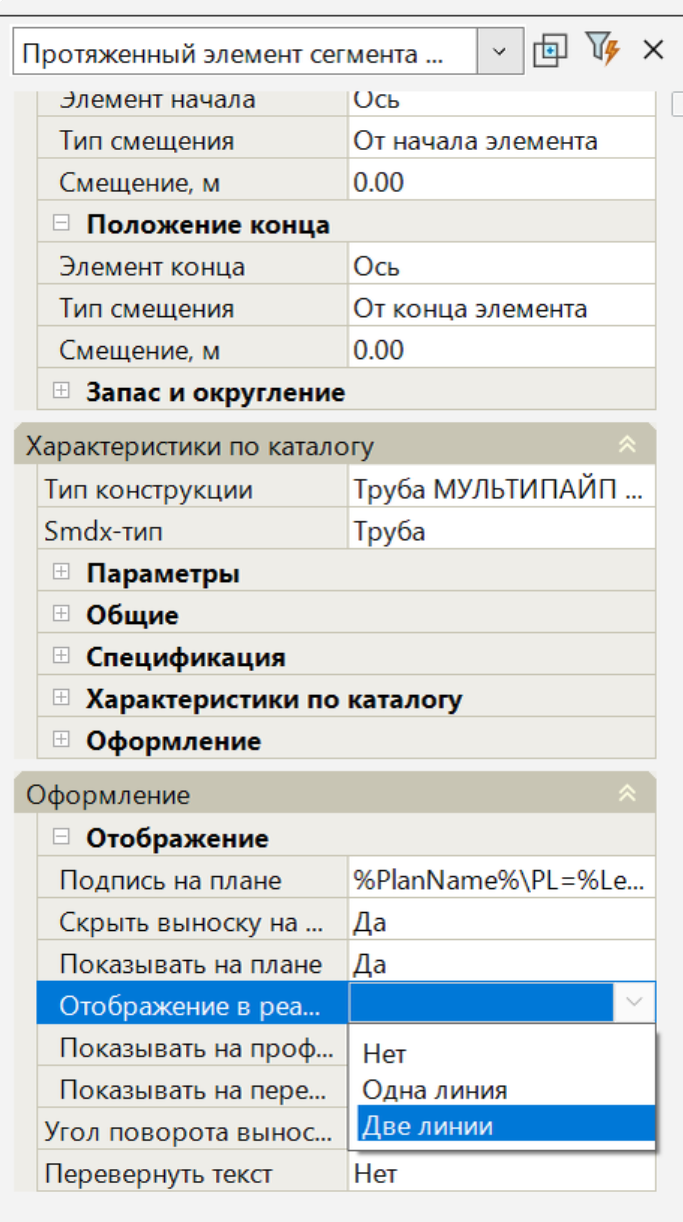

Выбрали протяженный элемент, трубу и задали отображение

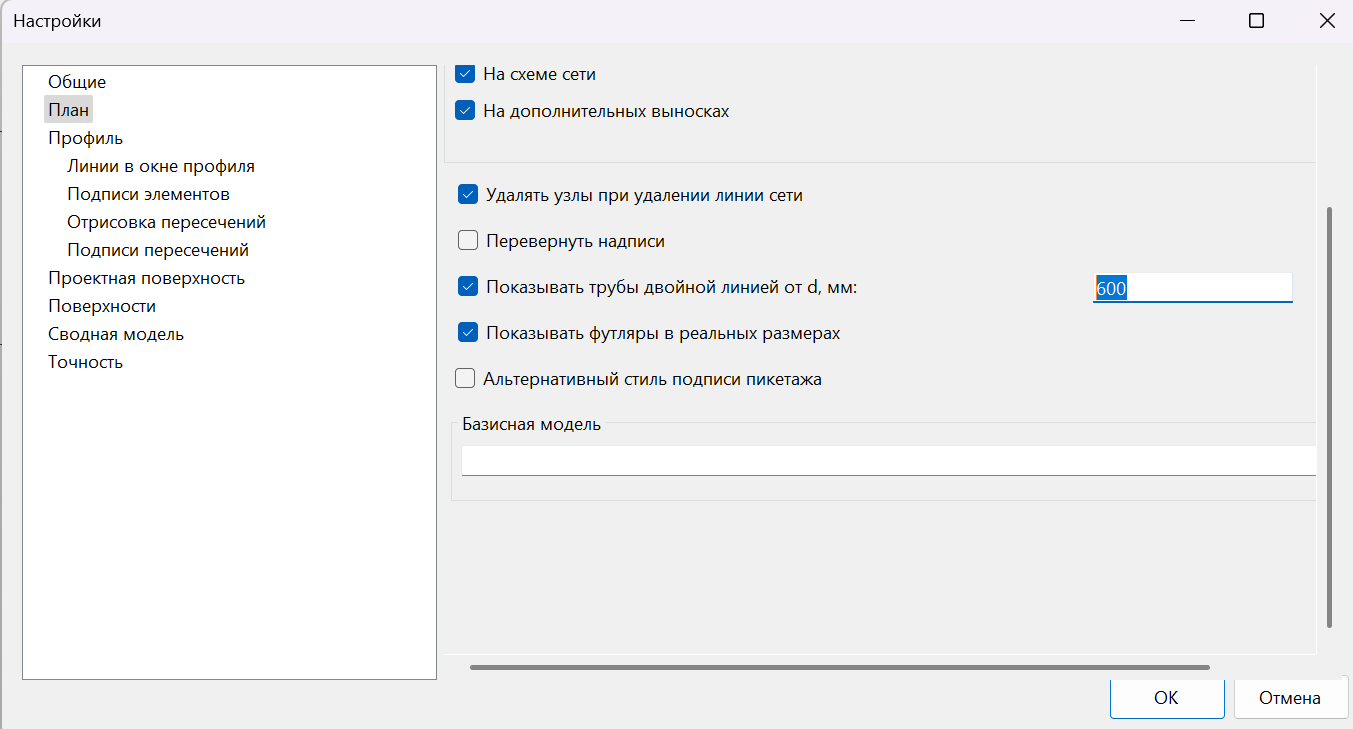

Дополнительно проведена корректировка по старым функциям и добавлено в настройках сети с какого диаметра рисовать трубу в две линии. Указали диаметр и вот у вас труба в две линии. Полезно!

6. Возможность назначения типа основания для футляров сети - очень, очень нужная вещь!!!

Наконец то в подпрофильной таблице будет подписано под футляром в графе основание "естественное".

Хочу заметить, что данное основание можно сразу прописать для всей сети. Но так же можно в свойствах футляра прописать и любое другое основание. Так же можно преднастроить и толщины оснований!

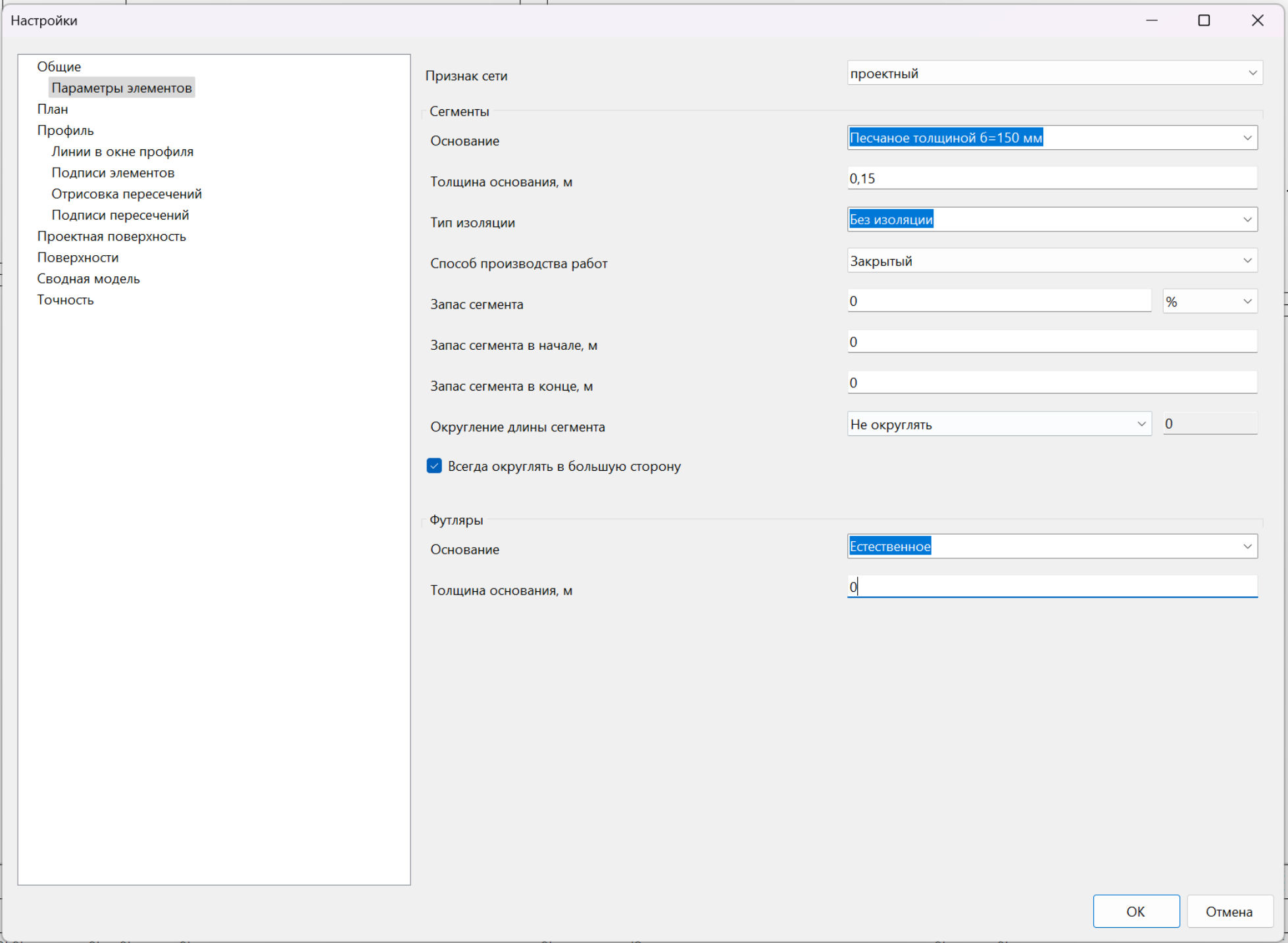

Искать тут

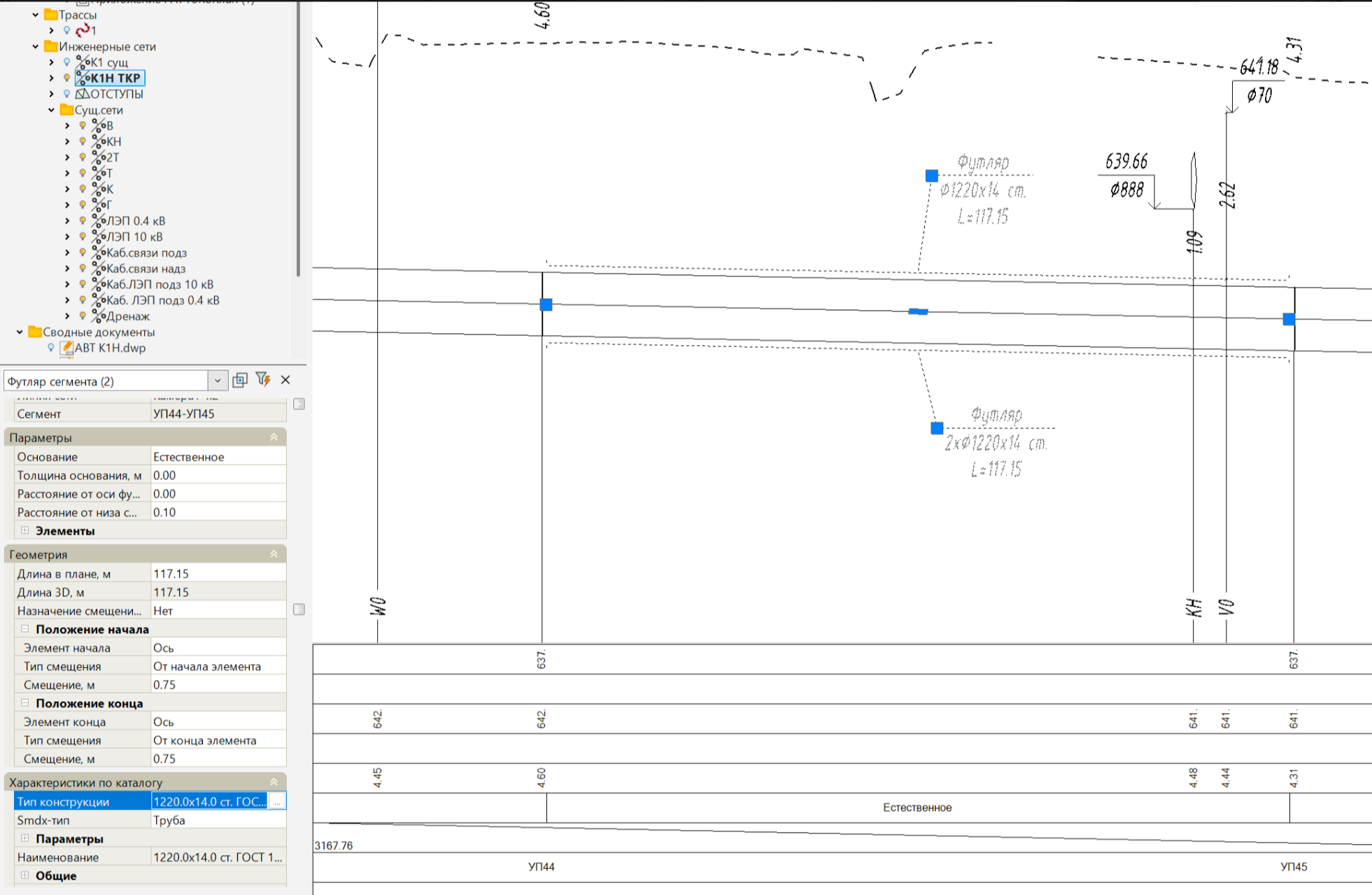

И отображается на профиле вот так. Немного кривая картинка, но что поделать =(

Как видите, я специально сместил футляр от узлов на 0.75 метра. И тип основания тоже сместился вслед на футляром!

Круто, полезно, прям как витамин Д =)

7. Узлам-ссылкам добавлен вывод условных знаков профиля по родительским узлам для «Разреза 3D модели»

Общая доработка профиля и узлов которые ссылаются на другие. Раньше.... Ну вы поняли, играет музыка и где-то на заднем фоне появляются Йода, профиль который начинался или заканчивался с узла который ссылался на другой узел, не отображался этот узел корректно. То есть у Вас сеть К1 заканчивается КНС. А сеть К1Н ссылается на данную КНС и идет куда-то дальше. И вот на профиле, эта КНС не отображалась. А теперь вы её увидите!

Что бы заработала в старом проекте, нужно переназначить узлу колодец на который он ссылается и обновить профиль.

8. В настройки модели сети «Профиль – Линии в окне профиля» добавлена настройка отображения сегментов на продольном профиле в вариантах «до стенок узла / до центра узла»

Круто!!!! Ну наконец то у нас сеть канализации будет подрезаться по стенке колодца, а сеть водопровода будет заходить в колодец.

9. В настройки модели «Профиль – Линии в окне профиля» добавлена настройка цвета уровня воды по гидравлическому расчету

Дальтоники спасены!!!! Ура, можно выбрать синий цвет для уровня воды.

Можно назначить общий цвет в настройках сети в разделе "линии в окне профиля", а при работе в окне "профиль сети" можно выбрать линию воды и переназначить цвет в свойствах.

Помимо цвета, всем кто сидит на самотечных сетях, рекомендую проверять гидравлику в Робуре. Полезно до одури.

10. Новый функционал - Сечения сети.

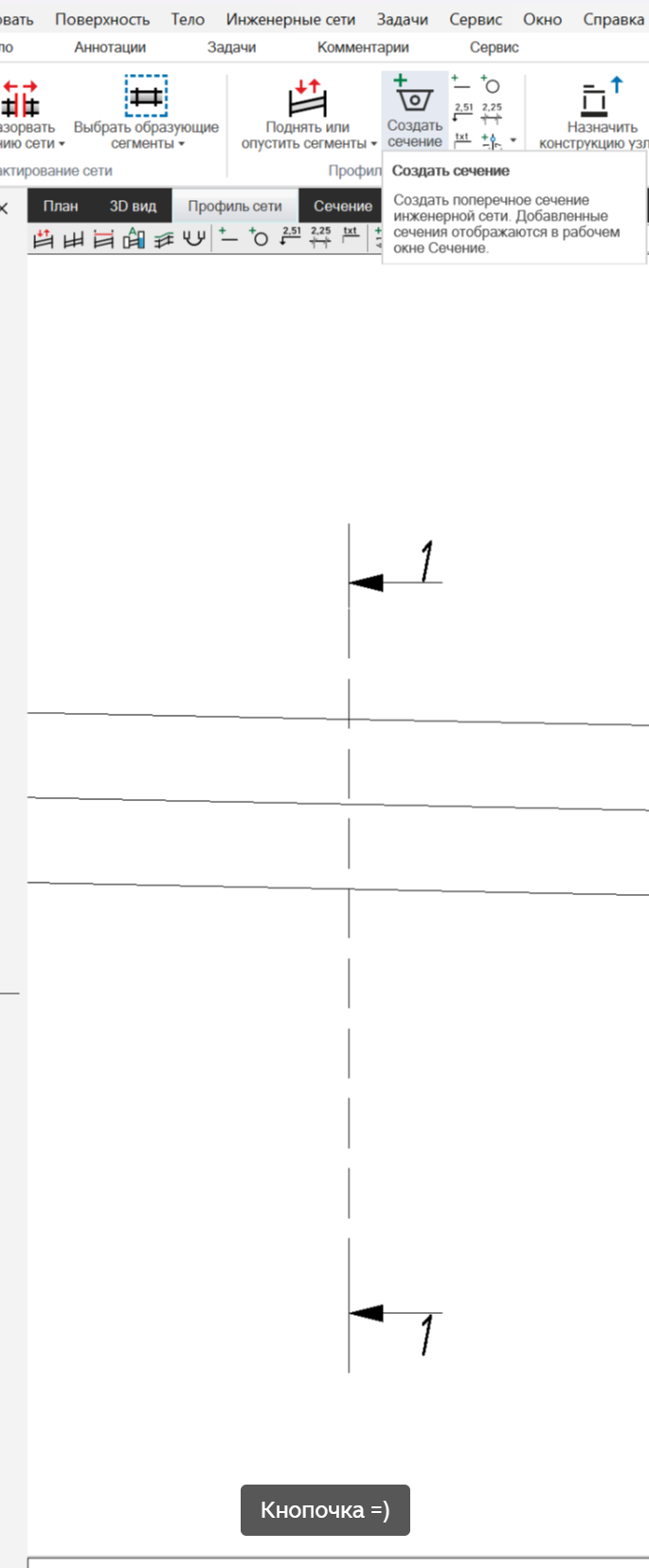

Заходим в профиль сети, нажимаем новую кнопочку "Создать сечение", указываем участок профиля.

Переходим в закладку "Сечение". Видим свою трубу и поверхность, а если задана траншея, то и её увидим =) у меня пока ни чего нет как видите.

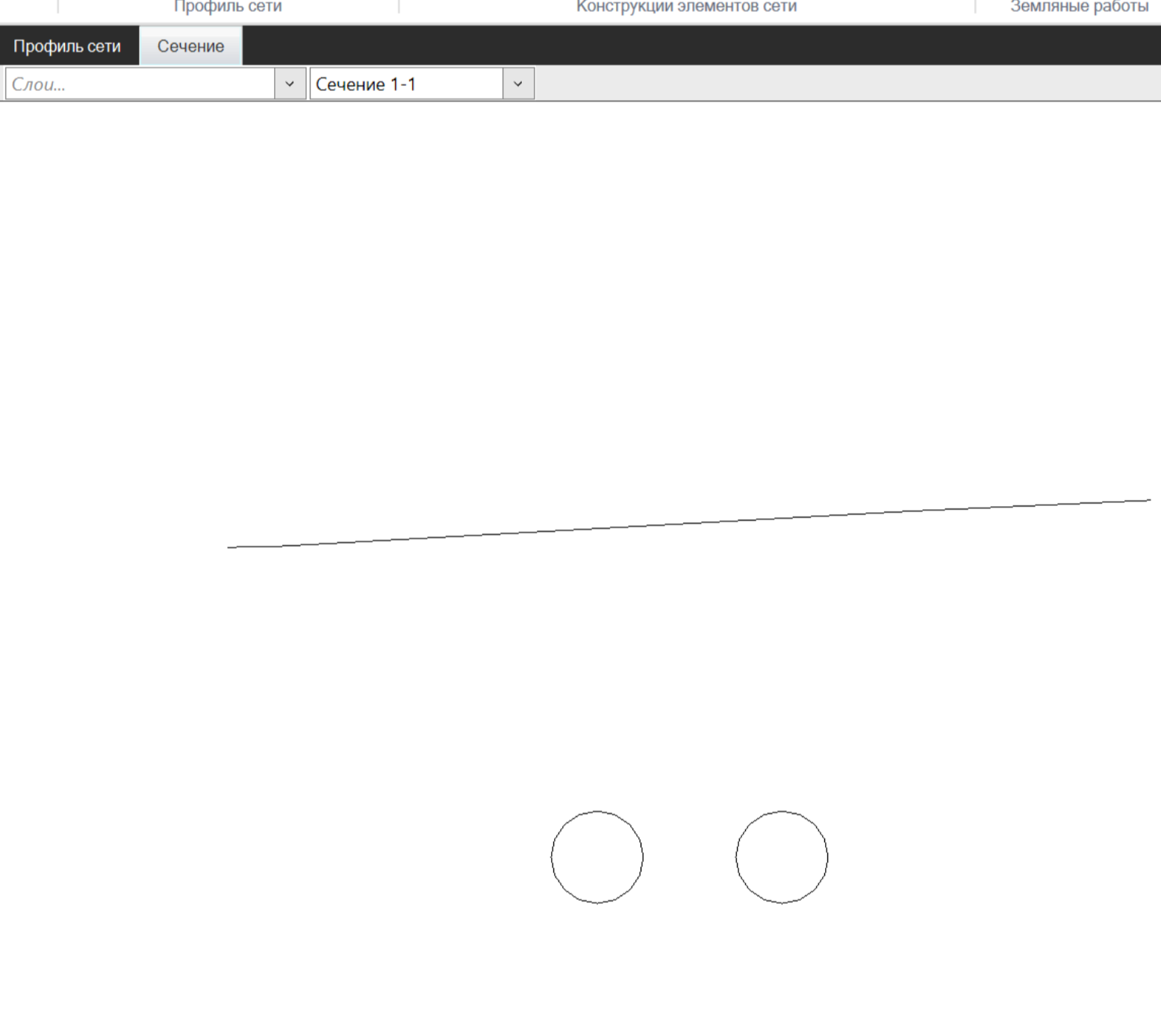

Окно "Сечение"

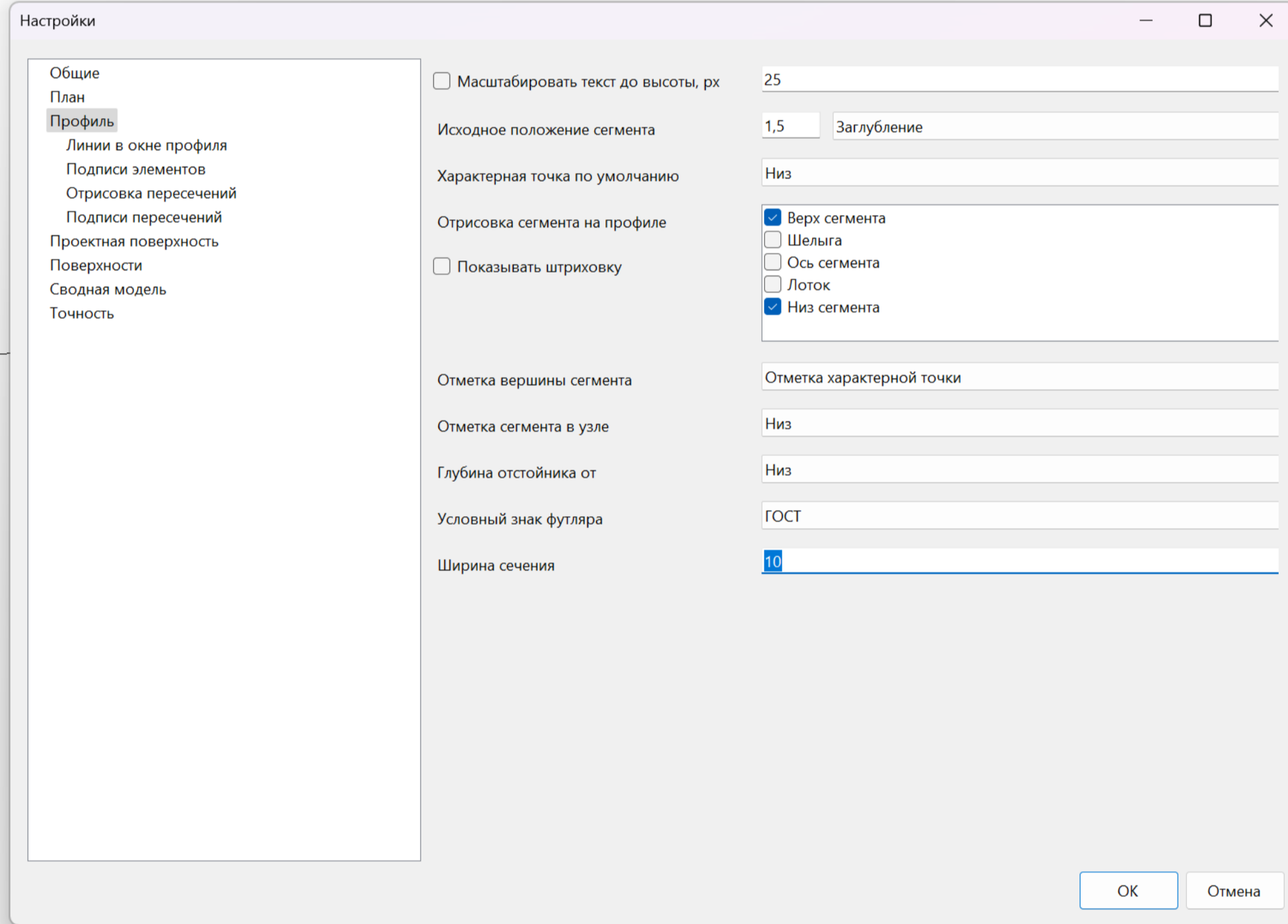

Не забываем, что в настройках сети можно откорректировать ширину сечения.

По полному функционалу скорей всего будет отдельная статья.

11. Конструкции сети - в основном дополнения и исправления. Багов будет меньше, работать будет спокойней.

Беречь нервы юзеров, значит беречь нервы разработчиков!

12. Ведомости сети - главным нововведением я считаю, является появление группы спецификации и самое главное, это добавление динамических тегов для подсчета количества элементов колодца!

Почему главное это динамические теги? Ну смотрите, вам ведь нужна хорошая и правильная таблица колодцев которая у нас показана в типовых проектах на колодцы? Нужна! Ещё и как нужна. Раньше что было, в элементы пихалось всё, что было в конструкции колодца. Невозможно было сформировать таблицу правильно, как она была в типовом. А теперь?! А теперь можно сделать таблицу правильно. О том как всё работает и что нужно сделать, напишу в отдельной статье.

Так же не забудем про группы спецификации! Кому надоело что в спецификации трубы, жб элементы и прочее в перемешку? Ну допустим мне надоело =) ну вот, для разбивки по группам и появилась эта функция. Теперь трубы с трубами, а колодцы с колодцами =)

13. Интерфейс, шаблоны и библиотеки сетей

Тут у нас горячие пирожки =) добавлены емкости, тройники и отводы, лотки, фундаменты, шпунты и прочее очень вкусное и полезное!

Плюс, появился Стандартпарк и Опора.

Надеюсь все видели ролик по использованию лотков? если нет, то обязательно посмотрите!

Проектирование канальных водоотводных лотков


Ох... Моё сердце.... Что вы делаете разработчики?! Нельзя столько всего скидывать на плечи обычных технарей. Мы же умрем от передозировки счастья. А в графе "Причина смерти", так и будет написано "Обновление Топоматик Робур" =)

Остальные пункты не буду расписывать. Это основное что прям бросилось в глаза и то, чего я ждал очень долго.

Товарищи разработчики, низкий Вам поклон за Ваши труды! Ну и всем пользователям которые писали разработчикам предложения/пожелания/мольбы о помощи/о багах/о проблемах (нужное подчеркнуть).

Ну вот и подошло к концу наше шоу. С Вами был Ваш уставший и слегка нервный сантехник НЮ!

Всё, ушёл осваивать MS Трубопровод.
